MONTAGE RESSORT DE POUSEE CORRECTEUR DE COUPLE / EMBRAYAGE
- berne6
- Auteur du sujet
- Hors Ligne
- Membre junior
Réduire
Plus d'informations
- Messages : 54
- Remerciements reçus 4
16 Jan 2020 08:44 - 16 Jan 2020 08:44 #227637
par berne6
Ce message contient une image en pièce jointe.
MONTAGE RESSORT DE POUSEE CORRECTEUR DE COUPLE / EMBRAYAGE a été créé par berne6
Bonjour à tous,
Suite au montage d'un variateur malossi, j'arrive à l'étape du montage du ressort blanc de poussée, par contre j'ai fais une petite erreur lors du desserrage de l’écrou qui maintien l’embraye, j'ai oublié de faire une marque et du coup je ne sais plus à quel niveau je dois venir serrer mon écrou pour la compression du ressort.

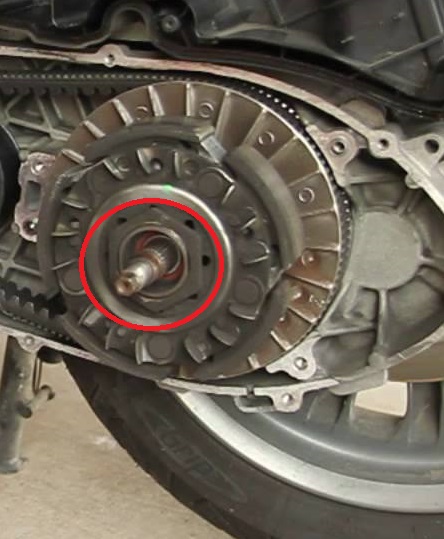

Voici une photo contractuel de l'ecrou dont je parle.
Pouvez vous me dire à quel moment je dois m’arrêter ? ou un repére ?
je vous remercie d'avance.
Cordialement
Suite au montage d'un variateur malossi, j'arrive à l'étape du montage du ressort blanc de poussée, par contre j'ai fais une petite erreur lors du desserrage de l’écrou qui maintien l’embraye, j'ai oublié de faire une marque et du coup je ne sais plus à quel niveau je dois venir serrer mon écrou pour la compression du ressort.
Voici une photo contractuel de l'ecrou dont je parle.
Pouvez vous me dire à quel moment je dois m’arrêter ? ou un repére ?
je vous remercie d'avance.
Cordialement
Ce message contient une image en pièce jointe.
Veuillez vous connecter ou vous enregistrer pour la consulter.
Dernière édition: 16 Jan 2020 08:44 par berne6.
Connexion ou Créer un compte pour participer à la conversation.
- Kokigna
- Hors Ligne
- Membre junior
Réduire
Plus d'informations
- Messages : 129
- Remerciements reçus 32
16 Jan 2020 10:13 #227638
par Kokigna
Réponse de Kokigna sur le sujet MONTAGE RESSORT DE POUSEE CORRECTEUR DE COUPLE / EMBRAYAGE
Serrage en butée
A 8.40 pour te donner une idée
A 8.40 pour te donner une idée
Connexion ou Créer un compte pour participer à la conversation.
- PP3 31
- Hors Ligne
- Master
- MP3 500 HPE ++ Business 2018
Réduire
Plus d'informations
- Messages : 4815
- Remerciements reçus 1184
16 Jan 2020 10:18 #227639
par PP3 31
Modérateur TSO
Tech Pulley 18 grs, ressort de contre poussée Malossi blanc, cale d'ajustement Vario 0.4 mm, courroie Polini (courroie Piaggio 400 à venir), bougies CR8EKB, huile 10W60, F.A. Malossi double Red, Amortisseur Malossi RS24, Pneu AV Bridg Battlax, AR City Grip 2, Selle JMB racing, LDR Motul Motocool Factory Organic +, Support sacoche rigide Fehling.
mp3lt.fr/team-sud-ouest
Fdb : Team Sud Ouest 3 roues Midi Pyrénées
Réponse de PP3 31 sur le sujet MONTAGE RESSORT DE POUSEE CORRECTEUR DE COUPLE / EMBRAYAGE
Si je me trompe pas de définition sur le carnet d'entretien,
Bague de l'embrayage serrage entre 65 et 75 N.m
Bague de l'embrayage serrage entre 65 et 75 N.m
Modérateur TSO
Tech Pulley 18 grs, ressort de contre poussée Malossi blanc, cale d'ajustement Vario 0.4 mm, courroie Polini (courroie Piaggio 400 à venir), bougies CR8EKB, huile 10W60, F.A. Malossi double Red, Amortisseur Malossi RS24, Pneu AV Bridg Battlax, AR City Grip 2, Selle JMB racing, LDR Motul Motocool Factory Organic +, Support sacoche rigide Fehling.
mp3lt.fr/team-sud-ouest
Fdb : Team Sud Ouest 3 roues Midi Pyrénées
Connexion ou Créer un compte pour participer à la conversation.
- berne6
- Auteur du sujet
- Hors Ligne
- Membre junior
Réduire
Plus d'informations
- Messages : 54
- Remerciements reçus 4
16 Jan 2020 13:30 #227647
par berne6
Réponse de berne6 sur le sujet MONTAGE RESSORT DE POUSEE CORRECTEUR DE COUPLE / EMBRAYAGE
Bonjour Kokigna,
Merci tout d'abord pour ta réponse, mais je ne comprend pas quand tu parles de serrage en butée ? je peux serrer jusqu'a compression total du ressort et ce n'est pas le bute..
Pour la donnée "8.40" tu parles de mm ? par rapport à quel référence ?
Merci d'avance
Merci tout d'abord pour ta réponse, mais je ne comprend pas quand tu parles de serrage en butée ? je peux serrer jusqu'a compression total du ressort et ce n'est pas le bute..
Pour la donnée "8.40" tu parles de mm ? par rapport à quel référence ?
Merci d'avance
Connexion ou Créer un compte pour participer à la conversation.
- berne6
- Auteur du sujet
- Hors Ligne
- Membre junior
Réduire
Plus d'informations
- Messages : 54
- Remerciements reçus 4
16 Jan 2020 13:32 #227648
par berne6
Réponse de berne6 sur le sujet MONTAGE RESSORT DE POUSEE CORRECTEUR DE COUPLE / EMBRAYAGE
Bonjour PP3 31
Merci à toi aussi pour ta réponse, je suis d'accord avec toi pour le couple de serrage mais avec un ressort standard.Par contre avec un ressort plus dur le couple de 67/75Nm va arriver plus vite donc il y aura une différence entre l'emplacement de l’écrou avec un le ressort stock et celui là...
Merci à toi aussi pour ta réponse, je suis d'accord avec toi pour le couple de serrage mais avec un ressort standard.Par contre avec un ressort plus dur le couple de 67/75Nm va arriver plus vite donc il y aura une différence entre l'emplacement de l’écrou avec un le ressort stock et celui là...
Connexion ou Créer un compte pour participer à la conversation.
- finger2
- Hors Ligne
- Membre senior
Réduire
Plus d'informations
- Messages : 264
- Remerciements reçus 28
16 Jan 2020 19:22 #227650
par finger2
mp3 500 2012, galet guide Pulley, ressort contre poussé blanc
Réponse de finger2 sur le sujet MONTAGE RESSORT DE POUSEE CORRECTEUR DE COUPLE / EMBRAYAGE
Bonjour
il faut comprimer et serrer au couple
il faut comprimer et serrer au couple
mp3 500 2012, galet guide Pulley, ressort contre poussé blanc
Connexion ou Créer un compte pour participer à la conversation.
- berne6
- Auteur du sujet
- Hors Ligne
- Membre junior
Réduire
Plus d'informations
- Messages : 54
- Remerciements reçus 4
16 Jan 2020 20:02 #227651
par berne6
Réponse de berne6 sur le sujet MONTAGE RESSORT DE POUSEE CORRECTEUR DE COUPLE / EMBRAYAGE
Bonsoir finger2,
je ne pense pas car le serrage au couple est de 65/75Nm avec le ressort d’origine. Avec le ressort malossi si j’applique le même couple l’écrou ne sera pas au même niveau car le ressort est plus dur ...
je ne pense pas car le serrage au couple est de 65/75Nm avec le ressort d’origine. Avec le ressort malossi si j’applique le même couple l’écrou ne sera pas au même niveau car le ressort est plus dur ...
Connexion ou Créer un compte pour participer à la conversation.
- PP3 31
- Hors Ligne
- Master
- MP3 500 HPE ++ Business 2018
Réduire
Plus d'informations
- Messages : 4815
- Remerciements reçus 1184
17 Jan 2020 00:37 #227661
par PP3 31
tout est là, le pas de vis n'est pas sans fin il y a une butée mécanique, rien à voir avec le ressort, il doit être simplement comprimer avec l'outillage.
Bernie6,
Modérateur TSO
Tech Pulley 18 grs, ressort de contre poussée Malossi blanc, cale d'ajustement Vario 0.4 mm, courroie Polini (courroie Piaggio 400 à venir), bougies CR8EKB, huile 10W60, F.A. Malossi double Red, Amortisseur Malossi RS24, Pneu AV Bridg Battlax, AR City Grip 2, Selle JMB racing, LDR Motul Motocool Factory Organic +, Support sacoche rigide Fehling.
mp3lt.fr/team-sud-ouest
Fdb : Team Sud Ouest 3 roues Midi Pyrénées
Réponse de PP3 31 sur le sujet MONTAGE RESSORT DE POUSEE CORRECTEUR DE COUPLE / EMBRAYAGE
finger2 écrit: Bonjour
il faut comprimer et serrer au couple
tout est là, le pas de vis n'est pas sans fin il y a une butée mécanique, rien à voir avec le ressort, il doit être simplement comprimer avec l'outillage.
Bernie6,
Modérateur TSO
Tech Pulley 18 grs, ressort de contre poussée Malossi blanc, cale d'ajustement Vario 0.4 mm, courroie Polini (courroie Piaggio 400 à venir), bougies CR8EKB, huile 10W60, F.A. Malossi double Red, Amortisseur Malossi RS24, Pneu AV Bridg Battlax, AR City Grip 2, Selle JMB racing, LDR Motul Motocool Factory Organic +, Support sacoche rigide Fehling.
mp3lt.fr/team-sud-ouest
Fdb : Team Sud Ouest 3 roues Midi Pyrénées
Connexion ou Créer un compte pour participer à la conversation.
- berne6
- Auteur du sujet
- Hors Ligne
- Membre junior
Réduire
Plus d'informations
- Messages : 54
- Remerciements reçus 4
17 Jan 2020 08:50 #227664
par berne6
Ce message contient une image en pièce jointe.
Réponse de berne6 sur le sujet MONTAGE RESSORT DE POUSEE CORRECTEUR DE COUPLE / EMBRAYAGE
Bonjour à tous,
Si je comprends bien il faut venir en bout de filet et ensuite appliquer un serrage au couple de 70Nm?
Comme on dit, un schéma vos mille mots :
L'écrou en vert donc venir au contacte en bout de filet ?
Je vous remercie d'avance
Si je comprends bien il faut venir en bout de filet et ensuite appliquer un serrage au couple de 70Nm?
Comme on dit, un schéma vos mille mots :
L'écrou en vert donc venir au contacte en bout de filet ?
Je vous remercie d'avance
Ce message contient une image en pièce jointe.
Veuillez vous connecter ou vous enregistrer pour la consulter.
Connexion ou Créer un compte pour participer à la conversation.
- pastis
- Hors Ligne
- Membre junior
Réduire
Plus d'informations
- Messages : 232
- Remerciements reçus 52
17 Jan 2020 14:01 #227670
par pastis
Réponse de pastis sur le sujet MONTAGE RESSORT DE POUSEE CORRECTEUR DE COUPLE / EMBRAYAGE
C est ça, tu as tout compris.
